Коллектор клапанов (Manifold)

Коллектор клапанов (Manifold) Коллектор клапанов (Manifold) Коллектор клапанов (Manifold) Коллектор клапанов (Manifold)







Коллектор клапанов (Manifold)

Manifold — Разнообразные клапаны позволяют централизовать функции одного или различных потоков модульным образом, при этом повышается эффективность системы и усиливается контроль над процессом.

Коллектор клапанов (Манифольд) — Позволяет централизовать функции одного или нескольких резервуаров модульным способом, увеличивая эффективность системы и контроля над процессом.
Коллектор (Манифольд) — Автоматизированная альтернатива гибким шлангам, для потока с изгибами переключения. Автоматизация операции приводит к безопасности, устойчивой работе, и это окупает свою стоимость очень быстро.
Каждый коллектор относится к различным линиям. Он позволяет например, очищать один резервуар, в то время как другой заполнен. Также используется для предотвращения любого риска загрязнения продукта.
Манифольды используются в пищевой промышленности, в производстве молочных продуктов, соков, на пивоваренных заводах, в винном производстве, на производстве косметики и фармацевтических промышленностях.

Принцип работы

Клапаны в общем элементе должны выполнить соединение с емкостью или рабочей линией (например, заполнение, опорожнение, CIP, и т.д.) ручное управление не требуется. Работа автоматизирована, предотвращая любой риск несчастных случаев.

Конструкция и характеристики

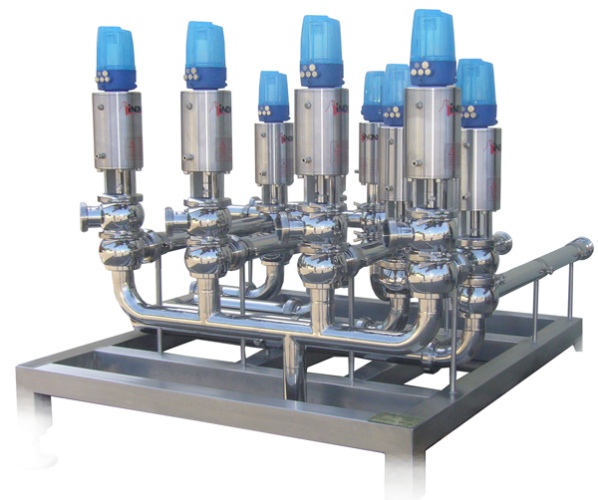

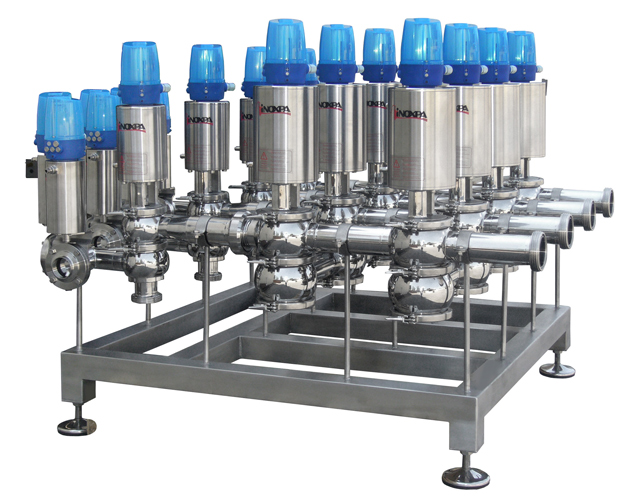

Состоит из матрицы клапанов, их количество зависит от элементов для соединения (танки или линии), в зависимости функции каждого из этих элементов.

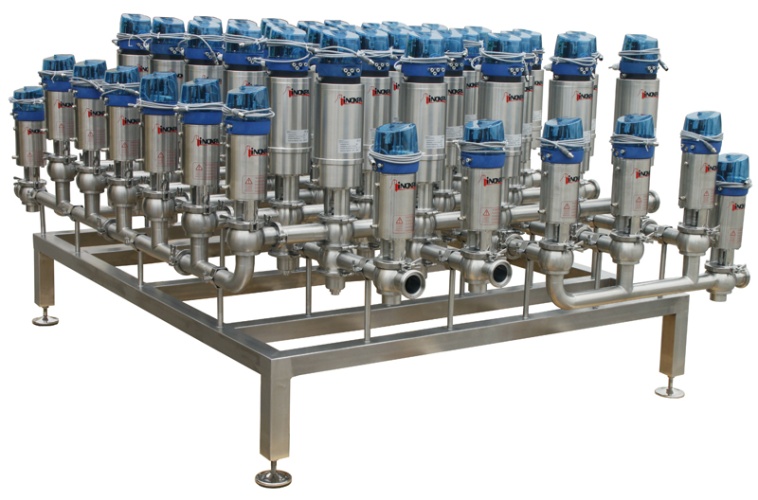

Mixproof пневматические клапаны (многоходовые клапаны двойного уплотнения) предотвращения любой утечки из одного места в другое.
Сбалансированные клапаны.
Каждый клапан снабжен блоком управления C-TOP с электромагнитными клапаном и датчиком.
Коллектор распределения воздуха для обслуживания, запорный клапан для каждого привода.
Очистка Mixproof клапанов на полостных системах спрей или местный подъемник.
Коллектор очистки системы распределения для соединения CIP. Этот коллектор состоит из дроссельной заслонки и фильтра.
Под коллектором, клапанов и труб наклонный лоток, который собирает продукт (за счет процесса утечки или очистки) от коллектора.
Устройство снабжено панелью управления, пневматические и электрические системы распределения.

Материалы

Детали контактирующие с продуктом: AISI 316L
Остальные металлические части, приводы, дренажный поддон, панель управления: AISI 304
Уплотнение: EPDM
Сварная нержавеющая конструкция

Опции

Множество возможных вариантов сборки, блоки на заказ. Некоторые из них:

Параметры в соответствии с типом клапана:

Уплотнитель много ходового клапана.
Другие типы.

Система управления:

С помощью простого C-TOP на каждом пневматическим приводом (соленоиды и датчики)
С C-TOP с AS-i field bus
Без C-TOP, электромагниты установлены в панели управления и датчики на пневматическом приводе.
PLC control.
Панель оператора для отображения состояния клапанов.

Другие варианты:

Соединения: weld, Clamp, SMS, RJT, IDF, flanges.
Уплотнения: Viton®, NBR
Смешанные размеры корпуса (тела с различными диаметрами.)
Орбитальная сварка
Испытания под давлением (PED)
Привод давление до 10 bar
