Импеллерный насос

Импеллерный насос Импеллерный насос Импеллерный насос

Импеллерный насос с гибкой крыльчаткой

Реверсивный насос с гибкой крыльчаткой — Импеллерный насос RF. Эффект самовсасывания достигается благодаря конструкции насоса, максимальная глубина самовсасывания - 5 метров. Сфера применения насоса RF очень широка, насос способен эффективно перекачивать продукты различной степени вязкости, продукты с включениями, а также газосодержащие продукты. Насосы с гибким импеллером нашли широкое применение в молочной и пищевой промышленностях, при перекачивании пищевых масел, вина, концентратов и напитков.
Они также используются для перекачивания как вязких пищевых продуктов, например, джема, кондитерского крема, так и косметических препаратов - мыла, геля, крема, зубной пасты. Спектр применения насосов также включает лакокрасочную, текстильную и химическую промышленности.

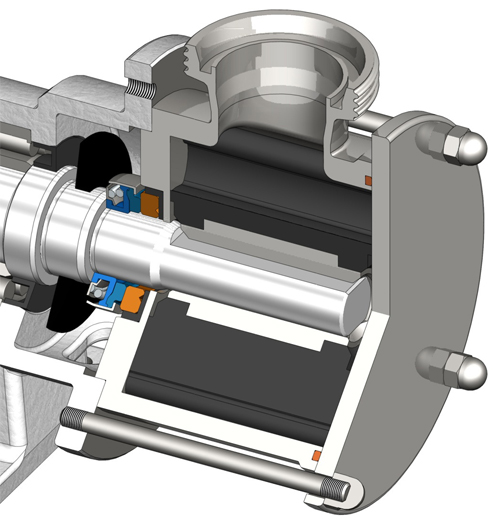

Благодаря несимметричному сечению корпуса насоса, в зоне всасывания увеличивается объём между гибкими крыльями импеллера, создаётся разряжение, и жидкость поступает в корпус насоса.
Вращающееся рабочее колесо перемещает продукт от всасывающего к нагнетательному патрубку.
У нагнетательного отверстия из-за несимметричной формы корпуса крылья импеллера сгибаются, объём между ними уменьшается, тем самым вытесняя продукт.

Конструкция и характеристики

Исполнение моноблочное или с открытым валом
Реверсивный и самовсасывающий
Корпус изготовлен методом микролитья
Бесшпоночное соединение импеллера и вала
Соединения DIN 11851
Внешнее одинарное торцевое уплотнение
Электродвигатель согласно IEC: В34, 1500 об/мин, 3 ph, 230-400V, 50 Hz, IP55
Окрашен в белый цвет
Лёгок в обслуживании

Материалы
Детали, контактирующие со средой   AISI 316L
Фонарь и опора подшипника GG 22
Другие части AISI 304
Импеллер Неопрен
Уплотнения NBR
Торцевое уплотнение Cer C NBR
Обработка поверхности полированная, Ra ? 0.8 µm.


Опции

Импеллер: неопрен пищевого качества
Присоединения: SMS, Clamp, Macon и другие
Торцевое уплотнение из SiC SiC и SiC C
Манжетное уплотнение
Двигатели с защитой различной степени
Двигатели 1000 и 750 об/мин.
2х скоростной двигатель
Частотный преобразователь
Панель управления с 10 м кабеля
Тележка из нержавеющей стали
